Программируемые логические контроллеры (ПЛК)
Программируемые логические контроллеры (ПЛК) — технические средства, используемые
для автоматизации технологических процессов. Это специализированное электронное устройство в индустриальном исполнении,
работающее в реальном масштабе времени.

ПЛК можно запрограммировать в цифровом виде и, таким образом, очень легко адаптировать к требованиям конкретного технологического процесса. Основным режимом работы ПЛК выступает его длительное автономное использование, зачастую в неблагоприятных условиях окружающей среды, без серьезного обслуживания и без вмешательства человека.


ПЛК - идеальное решение для индивидуального управления различными приложениями, машинами, системами и технологическими процессами с помощью цифровых технологий.
ПЛК серии NS
ПЛК серии NS производства компании Nova Solutions являются серийным, недорогим, гибким и универсальным инструментом для создания систем автоматизации технологических процессов любой сложности в нефтегазовой, энергетической и других отраслях промышленности.

ПЛК серии NS созданы на базе современной электронной элементной базы, обеспечивают возможность обработки большого объема информации с минимальными затратами времени. А также высокой надежностью АСУ ТП за счет поддержки распределённой структуры, резервирования и замены модулей в режиме hot-swap.
ПЛК NS-50
Контроллер NS-50 предназначен для сбора и обработки информации с первичных датчиков, формирования сигналов управления по заданным алгоритмам, приема и передачи информации по различным каналам связи. Применяется для построения локальных систем автоматизации технологических процессов.
Ключевыми особенностями контроллера NS-50 являются:
  • малоканальные модули ввода-вывода (1…16 каналов) шириной 12 мм;
  • масштабируемость с дискретностью в один модуль;
  • «горячая» замена модулей ввода/вывода контроллера;
  • исполняемая среда с поддержкой 5 языков стандарта IEC 61131-3;
  • установка на стандартную DIN-рейку шириной 35 мм.
Контроллер включает в себя следующие типы модулей:
  • источника питания ПЛК;
  • центрального процессора;
  • интерфейсный;
  • коммуникационного процессора;
  • аналогового ввода;
  • аналогового вывода;
  • дискретного ввода;
  • дискретного вывода;
  • счета импульсов.
Контроллер NS-50 имеет блочно-модульную конструкцию, состоящую из одного или нескольких крейтов, которые включают в себя съемные модули различного типа, устанавливаемые на DIN-рейку. Модуль является основным элементом контроллера и, в зависимости от типа, выполняет ту или иную функцию.
Подбор нужной конфигурации модулей контроллера в соответствии с Вашими потребностями и в зависимости от поставленных задач осуществляют специалисты компании. Оставить заявку можно через форму обратной связи.
ПЛК NS-001
Функциональные возможности:
  • поддержка резервирования источников питания для внутренней шины ПЛК;
  • высокоскоростная внутренняя шина данных (для связи между крейтами);
  • наборный крейт — возможность наращивания крейта с дискретностью в один модуль, монтаж на DIN-рейку высотой 35 мм;
  • подключение станций удаленного ввода/вывода к центральному процессору по топологии «кольцо», «звезда», «шина»;
  • энергонезависимая память 0,5 Гб под архивы пользователя;
  • среда программирования с поддержкой всех языков стандарта IEC 61131‑3, а также CFC.
Назначение:
  • Локальные системы автоматизации промышленных и административных объектов;
  • Территориально распределённые системы телемеханики, системы диспетчеризации.
Технические характеристики:
Минимальное время цикла прикладной программы
Точность синхронизации времени
Диапазон входного напряжения питания
Диапазон рабочих температур
10мс
до 50 мкс
18…36 В DC
от –40 до +60°С
Коммуникационные возможности:
Поддержка протоколов обмена:
  • HART v6, v7;
  • IEC 60870‑5‑101 (Master / Slave);
  • IEC 60870‑5‑104 (Master / Slave);
  • Modbus RTU (Master / Slave);
  • Modbus ТСР (Master / Slave, с возможностями расширения);
  • OPC DA, OPC UA;
  • FTP, SNMP v3, SysLog;
  • возможна реализация дополнительных протоколов обмена по требованиям заказчика, включая нестандартные.
Поддержка интерфейсов:
  • USB host 2.0;
  • RS-232 / RS-485;
  • Ethernet 100 Мбит/с RJ-45 (full duplex) — до 4 портов на ЦП;
  • Ethernet 100 Мбит/с FO (Single-mode, Multi-mode) — до 2 портов на ЦП.
МОДУЛИ КОНТРОЛЛЕРА NS-001:
Заказные номераХарактеристики модуля
Модули центрального процессора
NS001PM04101 GHz, 512 Mb RAM, 1 Gb Flash, RS-232/485, RS-485, 2 x Ethernet RJ45, 2 x PLCBus SFP (IN/OUT), в комплекте с NS001PS2424 и заглушкой
NS001PM05101 GHz, 512 Mb RAM, 1 Gb Flash, RS-232/485, RS-485, 2 x Ethernet RJ45, 2 x PLCBus RJ45 (IN/OUT), в комплекте с NS001PS2424 и заглушкой
NS001PM16101 GHz, 512 Mb RAM, 1 Gb Flash, RS-232/485, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, в комплекте с NS001PS2424 и заглушкой
Модули аналогового ввода
NS001AI08110/4…20 мА, 8 каналов, общая гальваническая изоляция, погрешность 0,3%
NS001AI0412-10/-5/0…+5/10 В, 4 канала, общая гальваническая изоляция, погрешность 0,1%
NS001AI04134…20 мА + HART, 4 канала, общая гальваническая изоляция, погрешность 0,3%
Модули аналогового вывода
NS001AO02110/4...20 мА, -10/-5/0....+5/+10 В, 2 канала, поканальная гальваническая изоляция
Модули дискретного ввода
NS001DI162424 VDC, 16 каналов (2 группы по 8 каналов), общий провод любой полярности, групповая гальваническая изоляция
NS001DI0825NAMUR, 8 каналов , общая гальваническая изоляция
Модули дискретного вывода
NS001DO1624твердотельные реле, 24 V AC/DC, 0,5 А, 16 каналов, общая гальваническая изоляция
NS001DO0825220 VDC, 0,3 A / 220 VAC, 2 А, 8 каналов, поканальная гальваническая изоляция
Модуль коммуникационного процессора
NS001CP0112RS-485 (Modbus RTU, IEC 60870-5-101), 1 порт
Модуль источника питания
NS001PS242424 VDC, 72 Вт
Модули расширения шины
NS001ВС02012 x PLCBus RJ45 (IN/OUT), в комплекте с NS001PS2424 и заглушкой
NS001ВС02112 x PLCBus SFP (IN/OUT), в комплекте с NS001PS2424 и заглушкой
АППАРАТНАЯ КОНФИГУРАЦИЯ ПЛК NS-001
поддержка удаленных крейтов расширения;
возможность разнесения крейтов на расстояние до 10 км (по оптоволоконной линии связи).

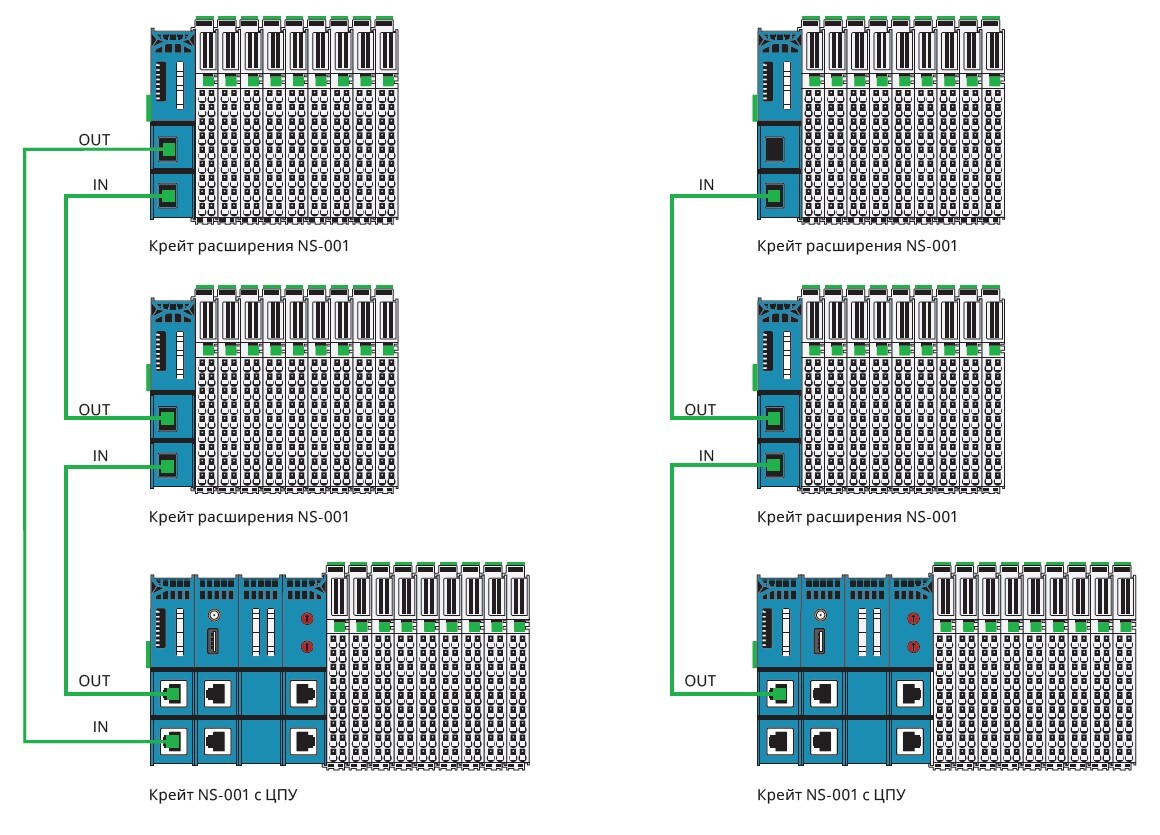

Рис. 1. Примеры подключения ПЛК NS-001
